Ανελκυστήρες

.

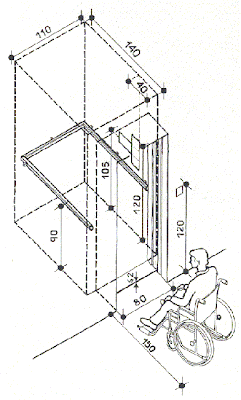

Ο ανελκυστήρας τοποθετείται πάντα έτσι ώστε η είσοδος να γίνεται από την μικρή πλευτρά (1,10μ) για να μπορεί το τροχοκάθισμα να εισχωρήσει κατά μήκος.

Ανελκυστήρες σκάλας

.




'

Η ηλεκτρική πλατφόρμα σκάλας είναι μια πολύ καλή λύση

για την περίπτωση υφιστάμενων κτιρίων.

Μηχανική πλατφόρμα Κατακόρυφης κίνησης

Κατοικία

Σχέδια από το βιβλίο
"Habitat et construction"
του Louis Pierre Grosbois
ed. Moniteur



Κεκλιμένα Επίπεδα (Ράμπες)

.

Το περίζωμα στα άκρα της ράμπας αναφέρεται στη Νομοθεσία με ύψος 15 εκατοστά. Αυτό ε΄ναι λάθος και δεν εξυπηρετεί κανένα.

Ένα ύψος 5- 7 εκ. είναι υπέραρκετό για να εμποδίσει τα μικρά μπροστινά τροχάκια να παρεκκλίνουν της πορείας τους,

Διατομές εργονομικού χειρολισθήρα που βοηθούν και στηρίζουν καλύτερα τα εμποδιζόμενα άτομα

Μέγιστη κάθετη υψομετρική διαφορά που δεν χρειάζεται ράμπα=0,5 εκ. Ίσως κάποια παλιά βιβλία να αναφέρουν 2 εκ. ως μέγιστο ύψος, όμως μην ξεχνάμε ότι σχεδιάζουμε για όλους τους χρήστες, όλων των δυνατοτήτων και... ταχυτήτων.

Για ύψομετρική διαφορά 4εκ. η κλίση μπορεί να γίνει μέχρι 8% και η ράμπα να έχει μήκος 50εκ.

Το περίζωμα εκατέρωθεν της ράμπας να έχει ύψος 5 - 7 εκ.

Χώρος υγιεινής Ι wc

Στο πιο πάνω σκίτσο φαινεται πολύ παραστατικά, η θέση και η χρήση όλων των χειρολαβών/εξαρτημάτων που απαιτούνται για τον χωρο υγιεινής (εκτός της ανακλινόμενης χειρολαβής, που θα έπρεπε να βρίσκεται στα αριστερά της κοπελιάς! Δεν πειράζει, μπορούμε να την φανταστουμε.

Όμως, βλέπουμε το νιπτηρα διαστάσεων 40Χ60 εκ. ο οποίος μπορεί να τοποθετηθεί κοντά στη λεκάνη και δίνει έτσι τη δυνατότητα σε άτομο καθήμενο σ΄αυτή, να έχει πρόσβαση στο νιπτήρα, πράγμα πολύ σημαντικό για τον χρήστη.

Σε περίπτωση που θα τοποθετηθεί μεγάλος νιπτήρας -άρα θα τοποθετηθεί μακριά,, καλό θα ήταν να προβλεφθεί δίπλα από τη λεκάνη wc, παροχή ντους με εύκολο χειριστήριο για κρύο/ζεστό, για την υγιεινή του χρήστη.

Ακούγεται υπερβολικό αλλά είναι τόσο σημαντικό!

Έχουμε και το πιο κάτω παράδειγμα από τα british standards

Τρόποι μεταφοράς χρήστη από τροχοκάθισμα στη λεκάνη wc, όπου γίνεται εμφανής η χρήσιμότητα των χειρολαβών πίσω και στο πλάι.

Χώροι υγιεινής Ι

Ντουσερα

Το ανακλινόμενο καρεκλάκι του ντους πρέπει απαραίτητα να έχει στο πλάι χειρολαβές που βοηθούν στην καλύτερη συγκράτηση και ισορροπία του χρήστη.

Χώροι στάθμευσης

.
.

Θύρες

Περάσματα ΙΙ
